文章来源：admin 人气： 8,394 发表时间： 02-23
TDK贴片电容识别方法及命名规则，TDK是Tokyo Denkikagaku Kogyo K.K的简称。是日本的一个品牌。今天我们一起来学习一下如何识别TDK的贴片电容。
拿到一盘TDK的电容，料盘上会有TDK字样的标示。分上下两个标，上标是小标。下标是大标。TDK的标识是在大标上面。
TDK贴片电容的参数一般由系列名称，体积，材质，电压，容量，误差，包装组成。
系列名称：字母C表示。
体积是由公制表示：0603=0201;1005=0402;1608=0603;2012=0805;3216=1206;3225=1210;4532=1812;5750=2220;4520=1808
材质：CH,COG,JB,JF,X7R,X5R,Y5V(现在常用的为X5R,X7R,COG/NP0)
电压：0J=6.3V;1A=10V;1C=16V;1E=25V;1H=50V;2A=100V;2A=250V;2J=630V;3A=1KV;3D=2KV。
容量误差：C=0.25;D=0.5;J=5%;K=10%;M=20%;Z=+80-20%。
包装：T=卷带，B=袋装。
以上为TDK贴片电容的一些基本参数.我们来举例说明：
C3225X7R1H106M
C为系列名称;3225=1210，X7R=材质，1H=电压50V，106=容量10UF，M=精度20%，T代表是卷带包装。所以这个型号是1210 X7R 50V 10UF 20%精度的贴片电容。
TDK贴片电容规格尺寸有0603、0805、1206、1210、1812、2220封装

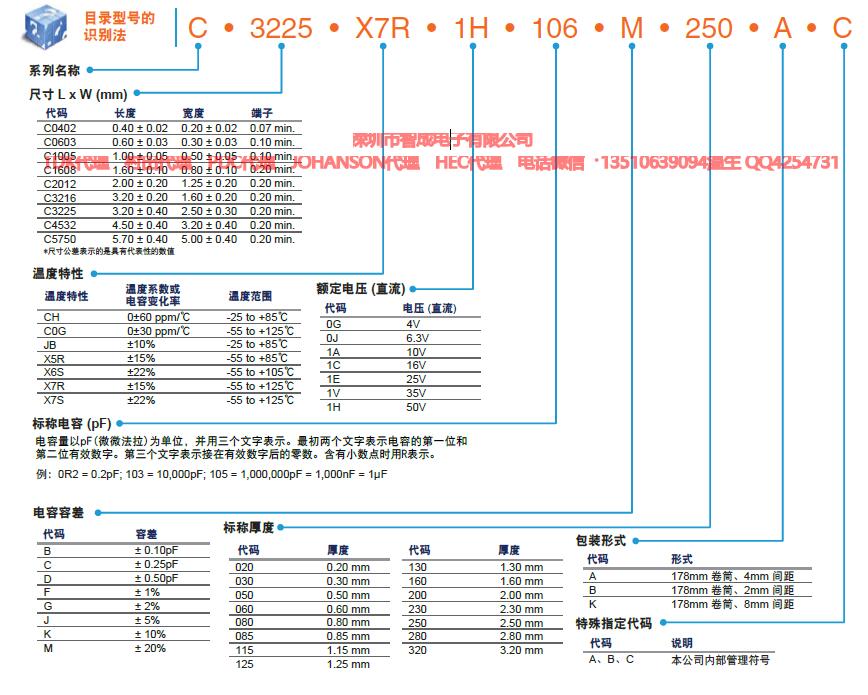

型号描述：C3225X7R1H106M250AC
以下是TDK贴片电容型号及参数识别，积层贴片陶瓷片式电容器
